Miksi ruuvit ovat kriittisiä tekniikassa ja valmistuksessa?

• Mikä on ruuvi, ja miksi se on tärkeä?

• Syvä sukellus pistorasiaan

• Syvä sukellus kuusikulmiosiruuveen

• Miksi valita (meidän) ruuvituotteet + UKK + tuotemerkki/kosketus

A ruuvion eräänlainen kiinnitys, jossa on tyypillisesti akselin ympärille käärittyjä langat, jolloin se voi muuntaa kiertoliikkeen lineaariseksi voimiseksi. Toisin kuin pultit (jotka yleensä vaativat mutterin), monia ruuveja käytetään ilman mutteria: ne ajettu suoraan kierteiseen reikään tai materiaaliin.

Miksi ruuvit ovat kriittisiä tekniikassa ja valmistuksessa?

• Ne tarjoavat luotettavan kiinnitysvoiman tarkan hallinnan.

• Ne sallivat purkamisen ja kokoamisen, mikä on elintärkeää huolto-, korjaus- ja modulaariseen suunnitteluun.

• Monissa sovelluksissa (koneet, elektroniikka, ajoneuvot) ruuvit ovat pieniä, mutta tärkeitä komponentteja: vika yhdessä ruuvissa voi johtaa järjestelmän vikaan.

Millaisia ​​ruuveja on olemassa, ja missä “asetettu ruuvit” ja “pistorasiaruuvit” sopivat?

Ruuvit ovat monissa lajikkeissa: puuruuvit, konekirvit, arkki-metalliruuvit, itsekappaleet jne. Niiden joukossa:

• Aseta ruuvit (tai grub -ruuvit):Päättömät tai huuhteluruuvit, joita käytettiin yhden osan kiinnittämiseen toisia vastaan ​​(esimerkiksi vaihteen lukitseminen akselille) ilman ulkonevia ominaisuuksia.

• Pistorasiaruuvit:Näillä on sisäiset käyttötapahtumat (heksa jne.), Ja ne ohjaavat vastaavat työkalut, kuten kuusiavaimet tai alleniavaimet.

• Keskitymme pistorasiaruuveihin ja kuusikulmiopistorasioihin, etenkin teollisuus-, mekaanisissa ja automaatioyhteydessä käytettyjen korkean tarkkailun kiinnittiminä.

Seuraavissa osioissa tutkimme näitä kahta alatyyppiä perusteellisesti.

Pistorasiasarja-syvällinen

Kuinka pistorasiasarja on määritelty, ja mikä tekee siitä erillisen?

A Pistorasiaruuvion ruuvi ilman tavanomaista päätä (tai minimaalisella ulkonema), joka käyttää sisäistä pistorasiaa (tyypillisesti kuusikulmainen) ajamiseen. Se on kokonaan tai enimmäkseen kierteitetty sen pituutta pitkin, ja kärkeä käytetään toiseen osaan (akseli, vaihde, kaulus) vastaamaan tai puristamaan tai puristamaan tai puristamaan. Se on usein huuhtelua tai upotettua, joten se ei häiritse ympäröivien osia.

Miksi valita pistorasiasarja -ruuvi sovelluksiin?

• Kompakti: mikään ulkoinen pää ei tarkoita vähemmän häiriöitä tiukkoihin tiloihin.

• Tarkka voimakäyttö: Ruuvin kärki voi painaa tarkalleen tarvittaessa (akseli tasainen, pidätys tai ura).

• Puhdas ulkonäkö ja huuhtelun asennus: Hyödyllinen kokoonpanoissa, joissa ulkonevat päät eivät ole toivottavia.

• Korkea vääntömomentin voimansiirto, kun se on kunnolla kiristettynä, etenkin kovetetuilla kärjillä tai puuttuvilla pisteillä.

Mitkä ovat suunnittelutiedot, parametrit ja kärkityypit?

Alla on taulukko, jossa on yhteenveto yleisistä parametreista:

Vihjetyypit ja heidän käyttäytymisensä:

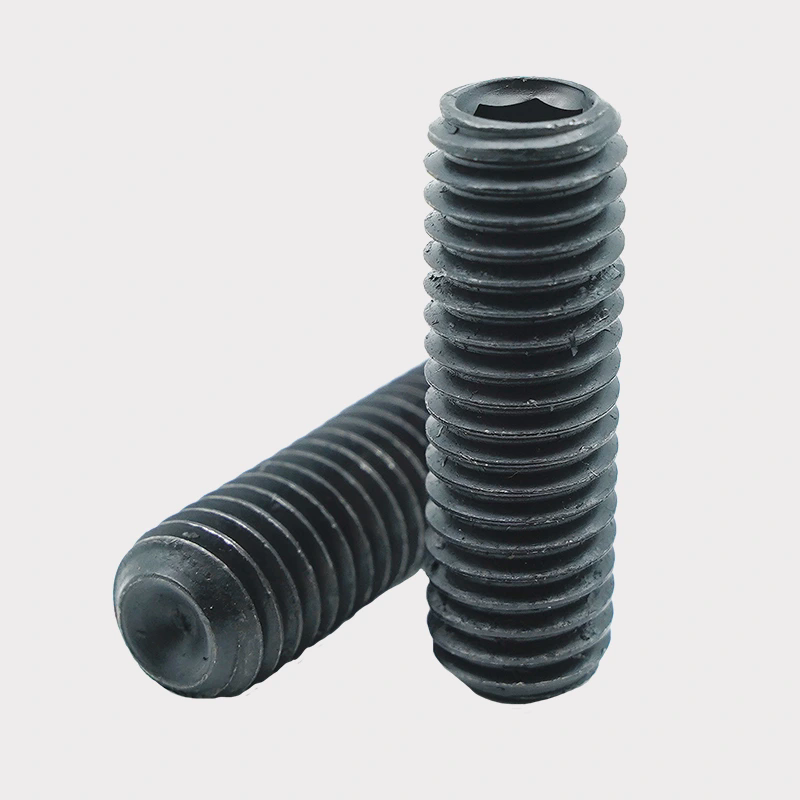

• Cup -kohta:Yleisin; Lievä kovera muoto mahdollistaa hiukan "pureman" pariutumispintaan, tasapainottaa vääntömomenttia ja uudelleenkäytettävyyttä.

• Litteä kohta:Painaa tasaisesti pintaa vasten; Ihanteellinen pinnan naarmuuntuessa tai marrinnassa ei voida hyväksyä.

• Kartiopiste:Luo keskittyneemmän voiman yhdessä paikassa - hyödyllinen paikkoutumiseen pidätyksiä tai pilkkomia vastaan.

• Koira (tai laajennettu) kohta:Projektit lisäksi, hyödyllinen kohdistamiseen tai asentamiseen reikään.

• Knuroitu kuppipiste:On serraalit vastustaakseen löysäämistä värähtelyssä; Usein kertakäyttöinen, koska serraalit muodostuvat.

Kuinka valita ja asentaa pistorasiasarja?

• Valitse oikea kärkityyppipariutumispinnasta riippuen.

• Varmista oikea vääntömomentti-Ylivaltaisuus voi vahingoittaa lankoja tai muodonmuutoksen akselia; Ala-arvoinen johtaminen johtaa liukumiseen.

• Jos akseli on pehmeä, harkitse pidättämistä (litteä tai dimple), jotta ruuvin kärki voi purra.

• Käytä sopivaa ajotyökalua-Hyvin sopiva kuusiovava avain stripan välttämiseksi.

• Lukitustoimenpiteet: Käytä värähtely-alttiissa ympäristöissä lukitusyhdisteitä tai puuttuneita vinkkejä.

Hexagon-pistorasiaruuvi-syvällinen

Kuinka kuusikulmiopistorasiaruuvi on määritelty ja miten se eroaa asetetusta ruuvista?

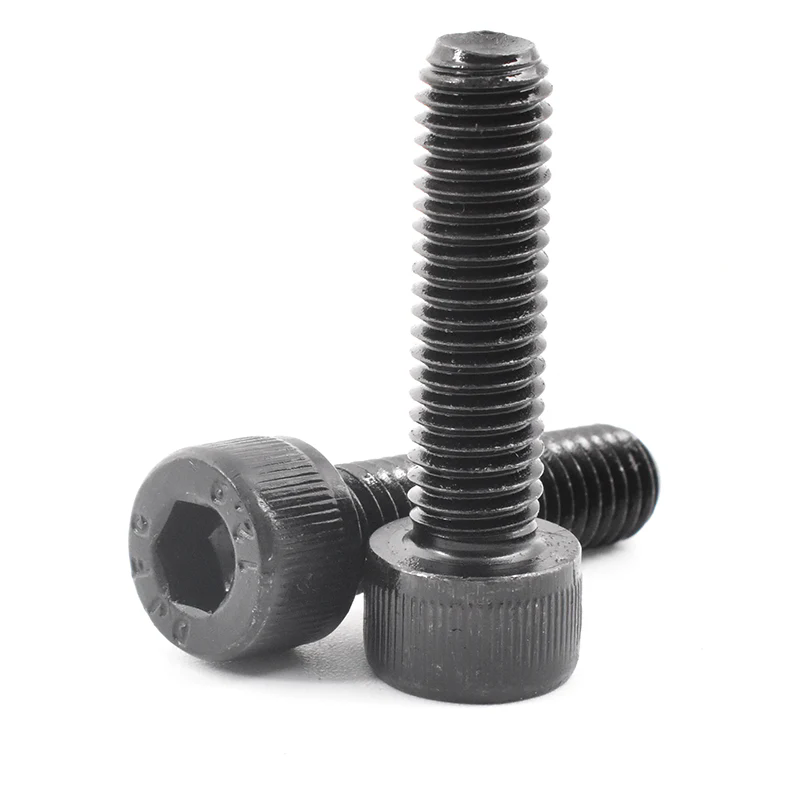

A Kuusikulmioruuvi(kutsutaan myös HEX-pistorasian pääruuvelle tai sisäiseen hx-ruuviksi) on tyypillisesti pää, mutta käyttömekanismi on upotettu heksa (allen) pistorasia. Toisin kuin asetettu ruuvi, se ulkonee usein eikä ole puhtaasti päättömiä. Pää voi olla erityyppisiä (lieriömäinen korkki, litteä laskenta, napinpää jne.).

Se tarjoaa korkean vääntömomentin sisäisen käyttöaseman avulla ja sitä käytetään laajasti konekokoonpanoissa, kiinnitys, rakenteelliset liitteet jne.

Miksi valita kuusikulmion pistorasia?

• Parempi vääntömomentin hallinta sisäisen heksa -aseman kautta.

• Puhdistimen estetiikka ja kompakti pään suunnittelu.

• Laaja standardointi (ISO, DIN, ANSI) varmistaa vaihdettavuuden.

• Helppo purkaminen, uudelleenkäytettävyys.

• Ihanteellinen upotettuihin tai tiukkoihin tiloihin, koska työkalut voivat saavuttaa sisäisen aseman.

Mitkä ovat heksagon -pistorasian ruuvien parametrit ja standardit?

Alla on vertaileva taulukko:

Esimerkiksi kuusikulmiosarja, jossa on kuppikohta ISO 4029 (entinen Din 916) käyttää usein ruostumattomasta teräksestä A2, M6 × 16 Mm.Eneter-esimerkkiä: ACE: n kuusikulmiosarjajoukko J1TB01106008.

Kuinka määrittää ja käyttää heksagon -pistorasiaruuveja?

1. Valitse päätyyppiavaruusrajoitteiden mukaan (esim. Untersunk, jos huuhtelu).

2. Valitse materiaali/lujuusSovelluskuorman vastaamiseksi.

3. Valitse oikea sisäinen aseman kokoTyökalun voimakkuuden ja tilan tasapainottaminen.

4. Vääntömomentti: Noudata vakiotaulukoita ylikuormituksen välttämiseksi.

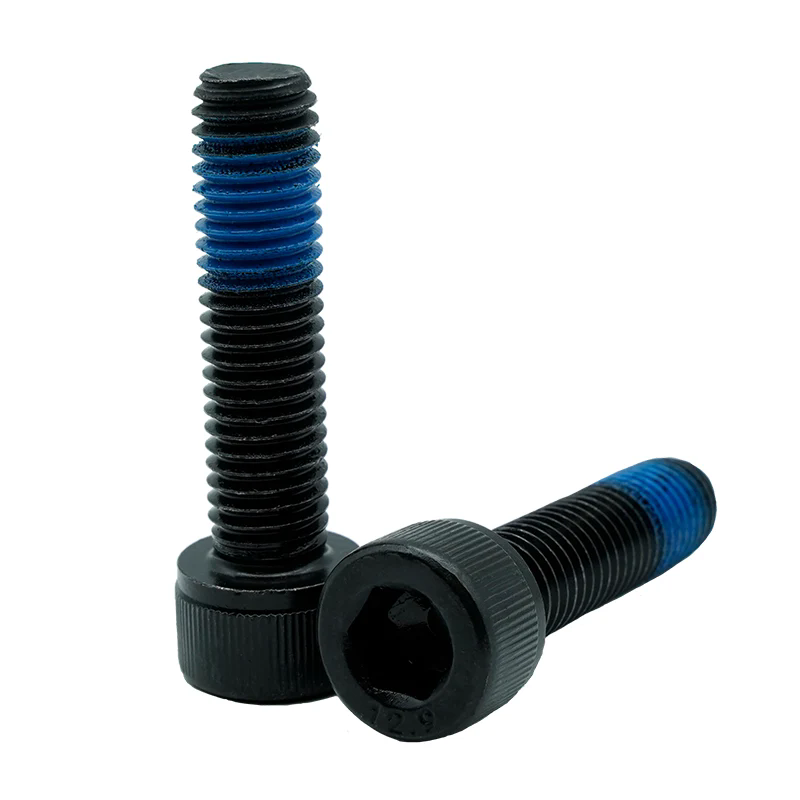

5. Esikuormitus ja lukitus: Käytä aluslevyjä tai lukitsemaan liimoja tarvittaessa värähtelyympäristöissä.

Miksi valita ruuvituotteemme?

Miksi ruuvimme erottuvat

• Tarkkuusvalmistus: Tiukka toleranssit, sileät syvennykset.

• Monipuoliset kärjen vaihtoehdot: Räätälöimme asetusruuvit ja pistorasiaruuvit vastaamaan levitustarpeita.

• Korkealaatuiset materiaalit: Ruostumattomat kevytmetalliterät, pintakäsittelyt korroosiota vastaan.

• Tiukka laadunvalvonta ja testaus.

• Joustavuus mukautetuissa koossa, pituudessa ja viimeistelyssä.

• Vahva tekninen tuki ja hakemusneuvonta.

Alla on yhteenveto tyypillisistä tuotetarjonnasta (esimerkki -eritelmät):

Tuemme räätälöityjä tilauksia - lähetät piirustuksen, tuotamme Specia, materiaalitodistukset ja tarkastusraportit.

Yleiset kysymykset ruuvista / asetetusta ruuvista / pistorasiasta

Q1: Mikä on ero asetetun ruuvin ja tavanomaisen ruuvin välillä?
A1: Set -ruuvi on suunniteltu kiinnittämään yksi komponentti toiseen (esim. Kauluksen lukitseminen akseliin) ja on usein päättömiä tai huuhtelua; Säännölliset ruuvit työntyvät usein ja voivat vaatia muttereita tai pariutumisosia.

Q2: Kuinka voin valita pistorasiasarjan kärjen (piste) -tyypin?
A2: Valitse pariutumispinnan ja halutun käyttäytymisen perusteella: kuppipiste yleiskäyttöön, tasaisen pisteen, kun pinnan on pysyttävä naimattomana, kartiopisteen tarkkaa kohdistusta varten, puunnut värähtelynkestävyyden varalta ja koiran sijaintipiste.

Q3: Voinko käyttää ruuveja uudelleen puuttuneilla/ sahastettuilla vinkillä?
A3: EI, neulotut tai hammastetut kärjet taipuvat muodonmuutokseen asennettaessa ja poistettaessa; Uudelleenkäyttö voi vaarantaa lukitustoimenpiteen. Uuden käyttäminen luotettavaan suorituskykyyn on turvallisempaa.

Luonnollinen maininta tuotemerkistä ja toimintakehotuksesta

AtJinsixi, Olemme ylpeitä siitä, että toimitaan korkean tarkkuuden, luotettavia ruuvituotteita (pistorasiaruuvit, heksagon-pistorasiaruuvit ja muut) teollisiin ja mekaanisiin sovelluksiin. Tarvitsetko varastotuotteita tai mukautettuja ratkaisuja, tiimimme on valmis auttamaan. Ota yhteyttä keskustellaksesi projektivaatimuksistasi tai pyydä lainauksia -Ota yhteyttä.
